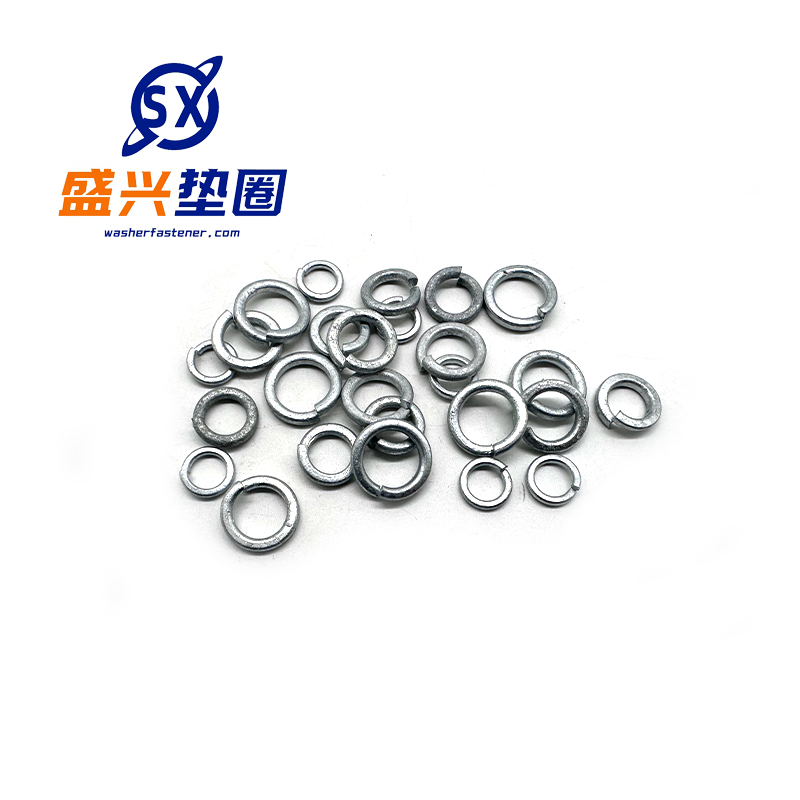

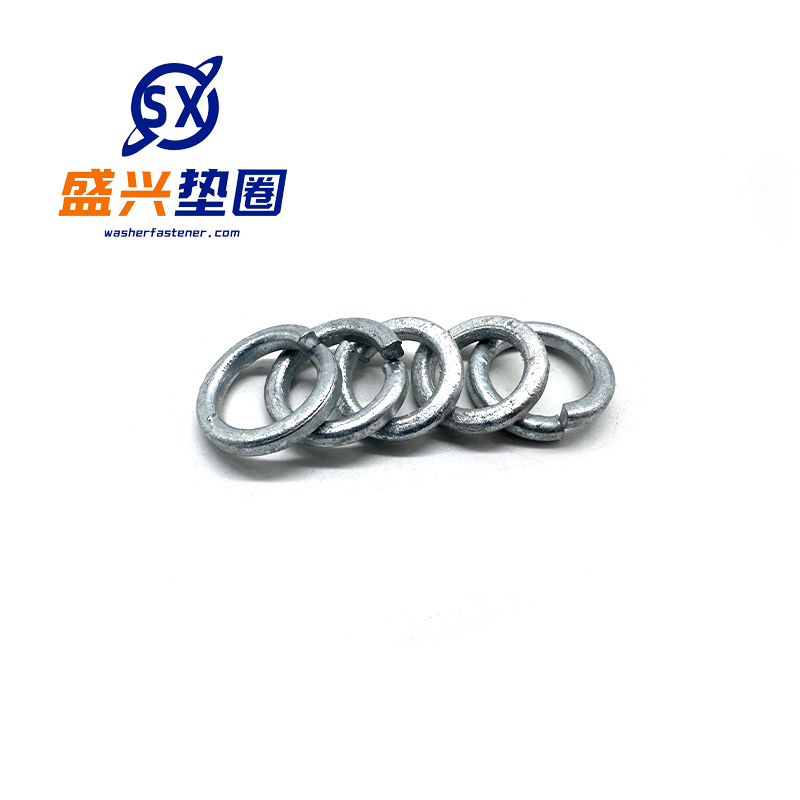

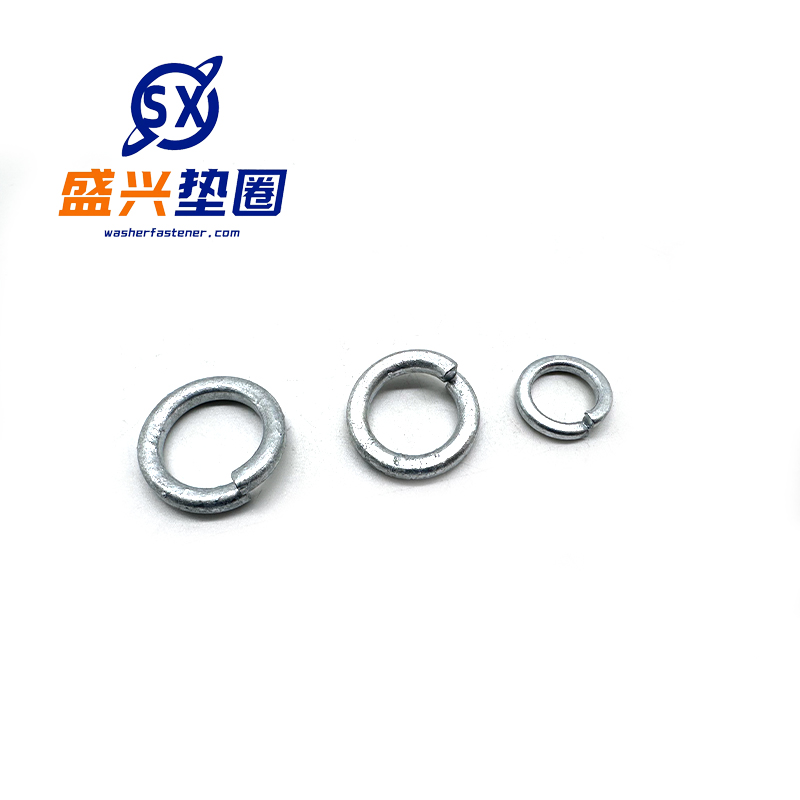

ホットディップ亜鉛メッキスプリングワッシャー
その機能と役割には、主に次の側面が含まれます。-Anti緩み関数：これが弾性パッドの主な関数です。ナットを締めた後、スプリングワッシャーが圧縮され、弾性変形が行われ、ナットとコネクティの間に軸方向の弾性力が適用されます...
説明
マーカー
その機能と役割には、主に次の側面が含まれます。
-Anti緩み機能：これは弾性パッドの主な機能です。ナットを締めた後、スプリングワッシャーが圧縮され、弾性変形が行われ、ナットと接続された部分の間に軸方向の弾性力をかけ、ねじのペア間の一定の摩擦力を維持し、バブレーション、衝撃、または長期使用中にナットが徐々に緩くなり、接続の信頼性を確保します。
- 補償関数：接続ポイントでは、接続された部品の表面不均一性と材料の変形の可能性があるため、スプリングパッドは、これらの小さなギャップと不均一性を独自の弾性変形を補償し、接続をより緊密で均一にします。
- バッファと衝撃吸収：機器または構造が振動や衝撃などの外力にさらされると、スプリングパッドはエネルギーの一部を吸収して消費し、バッファリングと衝撃吸収に役割を果たし、接続部品と接続されたコンポーネントの損傷を減らし、構造全体の安定性と耐久性を改善できます。
| 月 | φ2 | φ2.5 | φ3 | φ4 | φ5 | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 |
| d min | 2.1 | 2.6 | 3.1 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 |
| Dマックス | 2.35 | 2.85 | 3.4 | 4.4 | 5.4 | 668 | 868 | 10.9 | 12.9 | 14.9 | 16.9 |
| b分 | 0.42 | 0.57 | 0.7 | 1 | 1.2 | 1.5 | 2 | 2.45 | 2.95 | 3.4 | 3.9 |
| bマックス | 0.58 | 0.73 | 0.9 | 1.2 | 1.4 | 1.7 | 2.2 | 2.75 | 3.25 | 3.8 | 4.3 |
| H MIN | 0.42 | 0.57 | 0.7 | 1 | 1.2 | 1.5 | 2 | 2.45 | 2.95 | 3.4 | 3.9 |
| Hマックス | 0.58 | 0.73 | 0.9 | 1.2 | 1.4 | 1.7 | 2.2 | 2.75 | 325 | 3.8 | 4.3 |
| H MIN | 1 | 1.3 | 1.6 | 2.2 | 2.6 | 3.2 | 4.2 | 5.2 | 6.2 | 7.2 | 8.2 |
| Hマックス | 1.25 | 1.63 | 2 | 2.75 | 3.25 | 4 | 5.25 | 6.5 | 7.75 | 9 | 10.25 |
| 月 | φ18 | φ20 | φ22 | φ24 | φ27 | φ30 | φ33 | φ36 | φ39 | φ42 | φ45 |
| d min | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 | 42.5 | 45.5 |
| Dマックス | 19.04 | 21.04 | 23.34 | 25.5 | 28.5 | 31.5 | 34.7 | 37.7 | 40.7 | 43.7 | 46.7 |
| b分 | 4.3 | 4.8 | 5.3 | 5.8 | 6.5 | 7.2 | 8.2 | 8.7 | 9.7 | 10.2 | 10.7 |
| bマックス | 4.7 | 5.2 | 5.7 | 6.2 | 7.1 | 7.8 | 8.8 | 9.3 | 10.3 | 10.8 | 11.3 |
| H MIN | 4.3 | 4.8 | 5.3 | 5.8 | 6.5 | 7.2 | 8.2 | 8.7 | 9.7 | 10.2 | 10.7 |
| Hマックス | 4.7 | 5.2 | 5.7 | 6.2 | 7.1 | 7.8 | 8.8 | 9.3 | 10.3 | 10.8 | 11.3 |
| H MIN | 9 | 10 | 11 | 12 | 13.6 | 15 | 17 | 18 | 20 | 21 | 22 |
| Hマックス | 11.25 | 12.5 | 13.75 | 15 | 17 | 18.75 | 21.25 | 22.5 | 25 | 26.25 | 27.5 |
